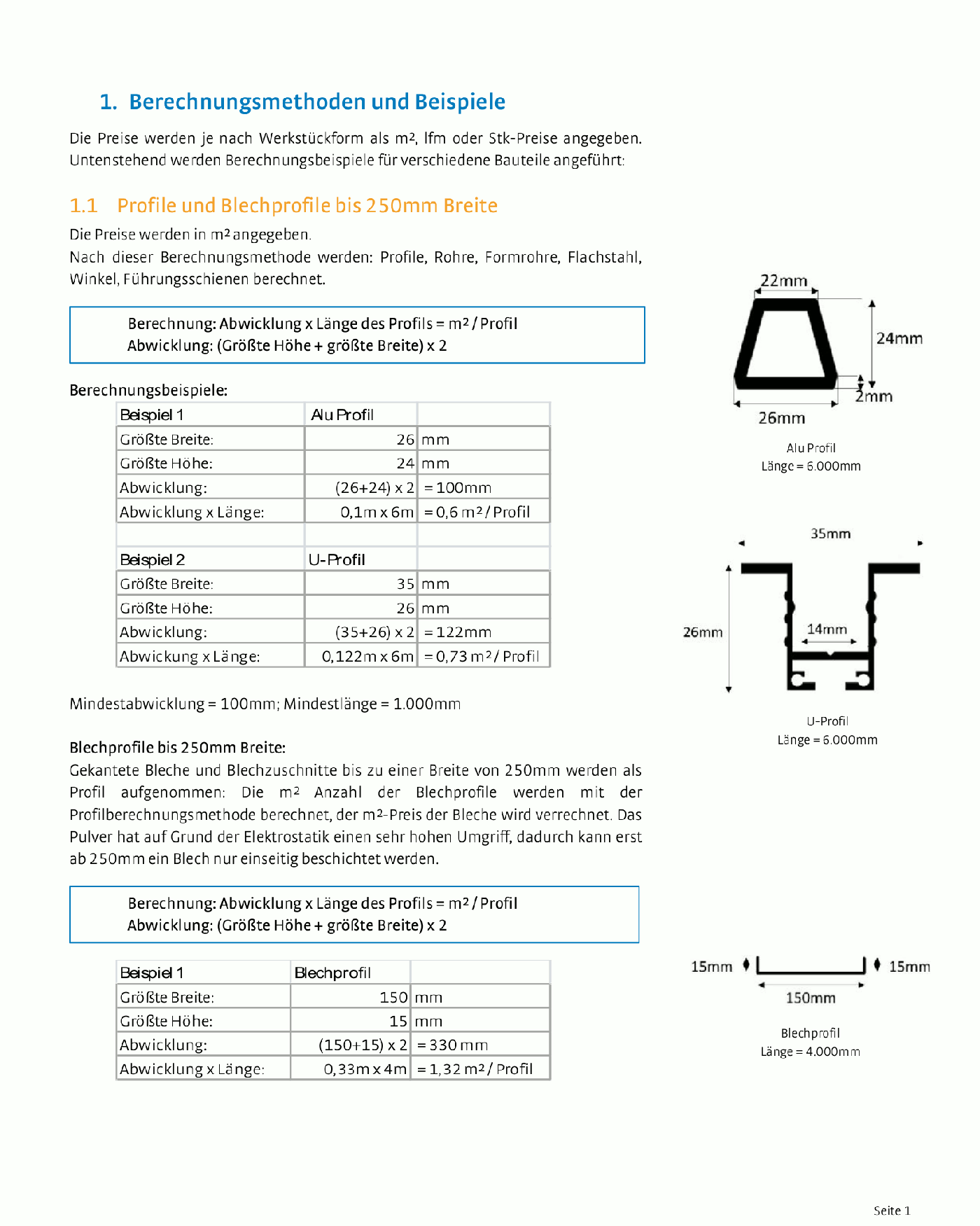

Berechnungsmethoden für die Pulverbeschichtung

Berechnungsmethoden für die Pulverbeschichtung

Rahmen

Bei Rahmen mit einer Tiefe von maximal 100 mm wird die größte Höhe (a) und die größte Länge (b) der Verrechnung zugrunde gelegt und Kostenfaktoren angewandt:
Verrechnungsfläche = a x b x Kostenfaktor

Kostenfaktor = 1  -  Rahmen ohne Füllung und Querstreben mit Abstand max. 1000 mm

Kostenfaktor = 1,5  -  Rahmen mit Querstreben mit Abstand max. 500 mm

Kostenfaktor = 2 -  Rahmen mit Querstreben mit Abstand unter 500 mm



Kleinteile

Kleinteile (200 mm x 200 mm) werden in Stück berechnet.





Zustand der Werkstücke bei Anlieferung

Aufhängelöcher

Aufhängelöcher sind zwingend notwendig, da alles zum Beschichten aufgehängt werden muss, um bearbeitet werden zu können. Die Löcher brauchen mindestens einen Durchmesser von 3,5 mm. Größere und schwerere Teile werden durch mehrere Löcher und / oder mit größeren Haken in entsprechend größeren Löchern aufgehängt.  Wir bitten Sie, diese selbst zu bohren, da wir nicht wissen können, wo die Löcher später sichtbar wären.

Aufhängelöcher sind bis zu einer Teilelänge von 2,20 m am besten an den jeweils kurzen Seiten des Werkstücks zu platzieren. Teile, welche länger als 2,20 m sind, müssen horizontal gehängt werden, dies ist bei der Planung der Aufhängepunkte auftraggeberseitig zu beachten. Bei horizontalen Aufhängungen sollten entsprechend mehr Aufhängepunkte in der Konstruktion geplant werden, um ein Durchbiegen oder Verziehen der Teile – insbesondere auch bei hohen Temperaturen bis zu 250 °C – zu verhindern.



Wasserablauflöcher

Bei der maschinellen Reinigung/ chemischen Vorbehandlung müssen die Werkstücke mit Hohlräumen Ablauflöcher besitzen, um die Reinigungsflüssigkeit ablaufen zu lassen. Die Ablauflöcher sind idealerweise auf mehreren Seiten anzubringen.



Aufkleber unbedingt vermeiden

Aufkleber verursachen Rückstände auf den Beschichtungsflächen wodurch eine 100% Beschichtung unmöglich gemacht wird und nur mit großem Aufwand wieder hergestellt werden kann.



selbstklebendes Packband unbedingt vermeiden

Wie bei Aufklebern, hinterlässt selbstklebendes Packband Rückstände auf der Beschichtungsfläche, wodurch die Beschichtung leidet und nicht gewährleistet werden kann.



Beschriftungen

Bitte wenn beschriftet werden muss, nur die nicht zu beschichtende Seite beschriften, da die Schrift trotz der Beschichtung sichtbar bleiben wird und dies nicht zu verhindern ist.



KEIN Silikon auf Beschichtungsflächen

Da es für uns unmöglich ist zu erkennen, ob sich Silikon auf dem Werkstück befindet, machen wir Sie darauf aufmerksam, dass Silikon es unmöglich macht, etwas zu beschichten. Silikon ist wasserfest und zudem noch extrem hitzebeständig. (Wir sehen erst nach der Beschichtung ob Fläche mit Silikon in Berührung gekommen ist)



KEINE Äußere Öl- und Fettverschmutzung

Bei hartnäckigen Verschmutzungen ist es unter Umständen nicht möglich, mit unseren oder anderen Reinigungsanlagen die Oberfläche zu reinigen, wodurch wir keine Garantie für das Ergebnis übernehmen können.



KEINE Inneren Fett- bzw. Ölverschmutzungen

Inneren Verschmutzungen sind leider erst erkennbar, wenn es zu spät ist und das Öl durch die Erhitzung beim Brennvorgang austritt und die beschichtete Fläche gelb verfärbt. Durch den Öl austritt kann das Pulver sich nicht richtig verbinden, wodurch eine Lackablösungen nur eine Frage der Zeit ist. Daher kann hier keine Gewährleistung gegeben werden.



Nur Fettfrei eingesetzte Bolzen und Blechdoppelungen

Leider zeigt die Kapillarwirkung in diesem Fall auch erst nach dem Einbrennprozess, dass Ölreste im Bereich um die eingesetzten Bolzen ausgetreten sind und somit eine Lackhaftung nicht mehr gegeben ist. Daher ist unbedingt darauf zu achten, dass Buchsen, Bolzen, Gewinde, Dopplungen usw. nur fettfrei und dicht eingesetzt werden.



KEIN Rost an den Beschichtungsgegenständen

Oxid auf der Oberfläche Ihrer Werkstücke minimiert die Haftung der aufgebrachten Pulverbeschichtung, die Lebenserwartung und die Oberflächengüte. Schon die Wahl eines ungeeigneten Lagerplatzes (zu feucht), oder die Berührung mit feuchten Händen genügt, um eine Oxidschicht zu bilden. Diese Oxidschichten können nur noch durch Strahlen oder Schleifen entfernt werden. Die effizienteste Methode zur Oxidentfernung ist, die Bildung von Rost von vornherein zu vermeiden:

-        Durch die Verwendung von Handschuhen während des Fertigungsprozesses. Dies verhindert das Aufbringen von Hautpartikel und Handfett auf Ihr Produkt.

-        Entfettete Konstruktionsbereiche nach der Bearbeitung mit Korrosionsschutzöl, natürlich silikonfrei, einsprühen.

-        Werkstücke nie im Freien lagern

-        Für ein möglichst trockenes Lagerklima und eine gleichmäßige Temperatur sorgen.



Auch Aluminium rostet (sogenannter Weißrost). Daher niemals feuchtes Aluminium mit Kontakt aufeinander stapeln. Das gleiche gilt für Zink.



KEINE Walzhaut und Zunder

In solchen Fällen muss man Sandstrahlen, da die Walzhaut wie ein Schutzschild wirkt und eine Verbindung zum Werkstück unmöglich macht.



KEINE OXID-Laserschnitte

Bei der Blechbearbeitung mittels Laserschnitttechnik bildet sich, sofern nicht mit Stickstoff geschnitten wurde auf den Schnittkanten eine Oxidschicht welche sich wie Walzhaut und Zunderschichten verhält und somit eine optimale Lackhaftung an diesen Kannten unmöglich macht. Da das Entfernen dieser Oxidschicht an den Kanten sehr aufwendig ist, empfiehlt sich schon im Vorfeld darauf zu achten, dass zu beschichtende Laserprodukte ausschließlich mit Stickstoff geschnitten werden.



KEIN Hart- und Weichlot

Beim Weichlot ist die Hitzebeständigkeit nicht gegeben um das Pulver einzubrennen, beim Hartlot verursachen die Rückstande Probleme bei der Beschichtung. Diese müssen gründlich durch Beizen und Strahlen bearbeitet werden, was wir gegen Mehraufwand für Sie durchführen können.



NUR thermisch belastbare Maskierungen

Um Lackfreiflächen zu erhalten ist es notwendig, Abdeck- und Maskierarbeiten durchzuführen. Hierbei ist unbedingt darauf zu achten, dass Abdeck- und Maskierungsmaterialien verwendet werden, welche den thermischen Belastungen angepasst sind.



Abdeckarbeiten dürfen nur mit speziell dafür vorgesehenem Klebeband durchgeführt werden. Um ein optimales Ergebnis der Abdeckarbeiten zu erzielen, ist es von Vorteil, die Arbeiten von unserem Fachpersonal durchführen zu lassen. Sollten Sie jedoch Ihre Teile selbst abkleben wollen, sprechen Sie dies bitte vorher mit uns ab, da die Verwendung von herkömmlichen Klebebändern zu großen Schäden an der späteren Oberfläche führen wird.

Zum Maskieren von Bohrungen, Gewinden, etc. verwenden wir hitzebeständige konische und/oder zylindrische Spezialstopfen.

Bitte bedenken Sie, dass maskierte und abgedeckte Bereiche nach der Pulverbeschichtung z. T. sehr scharfe Kanten aufweisen können. Daher ist zu bedenken, ob Bohrungen und Gewindeschnitte erst nach der Beschichtung eingebracht werden können. In jedem Fall muss schon in Ihrem Auftrag genau definiert sein, welche Anforderungen an das spätere Produkt gestellt werden.



KEIN mit Spachtel behandeltes Material

Unter keinen Umständen dürfen die im Nasslackbereich üblicherweise verwendeten Spachtelmedien auf Polyester- oder Epoxidbasis verwendet werden, da diese nicht über die notwendige thermische Stabilität und auch nicht über die elektrische Leitfähigkeit verfügen welche für ein optimales Beschichtungsergebnis notwendig sind.

Auch die speziell für die Pulverbeschichtung angebotenen Spachtelmassen mit den notwendigen Eigenschaften sind, wie in zahllosen Versuchen von uns festgestellt wurde, nur bedingt geeignet.

Flächige Spachtelungen sind generell zu vermeiden, da bei diesen immer mit Ausgasungen und Lackablösungen zu rechnen ist. Dies führt zu unterschiedlichen Pulververläufen zwischen gespachtelten und nicht gespachtelten Stellen.

Bitte sprechen Sie mit uns, bevor Sie Spachtelarbeiten an Ihren zu beschichtenden Werkstücken vornehmen.



Kratzer auf Werkstücken

Wir machen Sie darauf aufmerksam, dass Kratzer oder Beschädigungen der Oberfläche nach dem Beschichten noch stärker durch die Lichtbrechung sichtbar sind. Wir haben aber haben die Möglichkeit, durch Strukturpulver die Mängel an der Oberfläche zu kaschieren oder gegen ein Mehraufwands-Entgelt zu verschleifen.



Grate und scharfe Kanten

Wir bitten Sie gratfrei zu produzieren und scharfe Kanten zu vermeiden. Alle Beschichtungsmaterialien neigen zur Kantenflucht, wodurch der Schutz an den Kanten nicht gewährleistet wird.



Mangelnde oder schlechte Vorbehandlungen

Schruppscheiben und grobes Schleifpapier sind Gift für die zu beschichtende Fläche. Reingeschliffene Vertiefungen sind kaum möglich auszuschleifen.



Ausgasungen bei behandelten Material

Bitte informieren Sie uns darüber, wie die Werkstücke bearbeitet worden sind, um die Möglichkeit der Ausgasungen durch entsprechende Maßnahmen zu reduzieren. Wir erstellen hierzu gern ein Angebot
